福賽爾JB-TG/TT-V6851消防主機，波特率10K，單模雙纖的光纖聯網方式
來源：北京消防改造 時間：2020-05-27 10:25:26

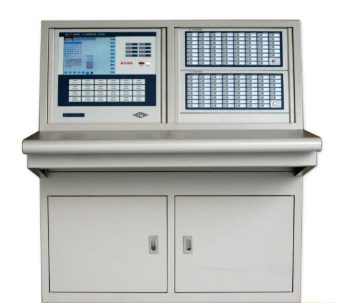

JB-TT-V6851琴臺主機
其中：福賽爾消防主機JB-TG/TT-V6851的波特率10K，
單模雙纖，兩臺主機的聯網可選點對點的光端機(CANFiber-100SM)

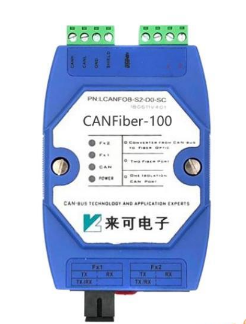

CANFiber系列點對點式CAN光纖轉換器提供一路光通道和一路CAN通道，實現CAN與光纖之間的雙向數據智能轉換。每個通道獨立隔離，每路通道采用金升陽電源模塊和信號隔離芯片實現2500VDC電氣隔離，電源輸入防反設計，支持DC 12V、24V、48V和AC220V輸入;具有優秀的EMC性能，可靠性測試項目：ESD接觸放電8KV、浪涌±1KV、脈沖群±2KV，工業四級，符合CE-EMC、IEC/EN61000-4-2/4/5標準。
聯網或接線如下：
1.左手邊紅色線接CANH，和福賽爾消防主機JB-TG/TT-V6851的CANH相連，左手邊黃色線接CANL，和福賽爾消防主機JB-TG/TT-V6851的CANL相連。
2.右手邊紅色線接電源正，右手邊綠色線接電源負。直流24V供電。
3.和主機聯網后如下圖
當Power,Fx,CAN的全部亮綠燈時，說明一切正常，數據可以收發。如下圖：
