TX3214A 型輸出模塊安裝和布線

警告：安裝設備之前，必須切斷回路的電源并確認全部底座已安裝牢靠且每一個底座的連接線準確無誤。

1、安裝前應首先檢查外殼是否完好無損，標識是否齊全。

2、TX3214A輸出模塊采用明裝方式，分為進線管明裝和進線管暗裝，安裝時只需拔下模塊，從預埋盒的進線孔中穿入電纜并接在模塊底座的相應端子上，再插好模塊即可安裝好。

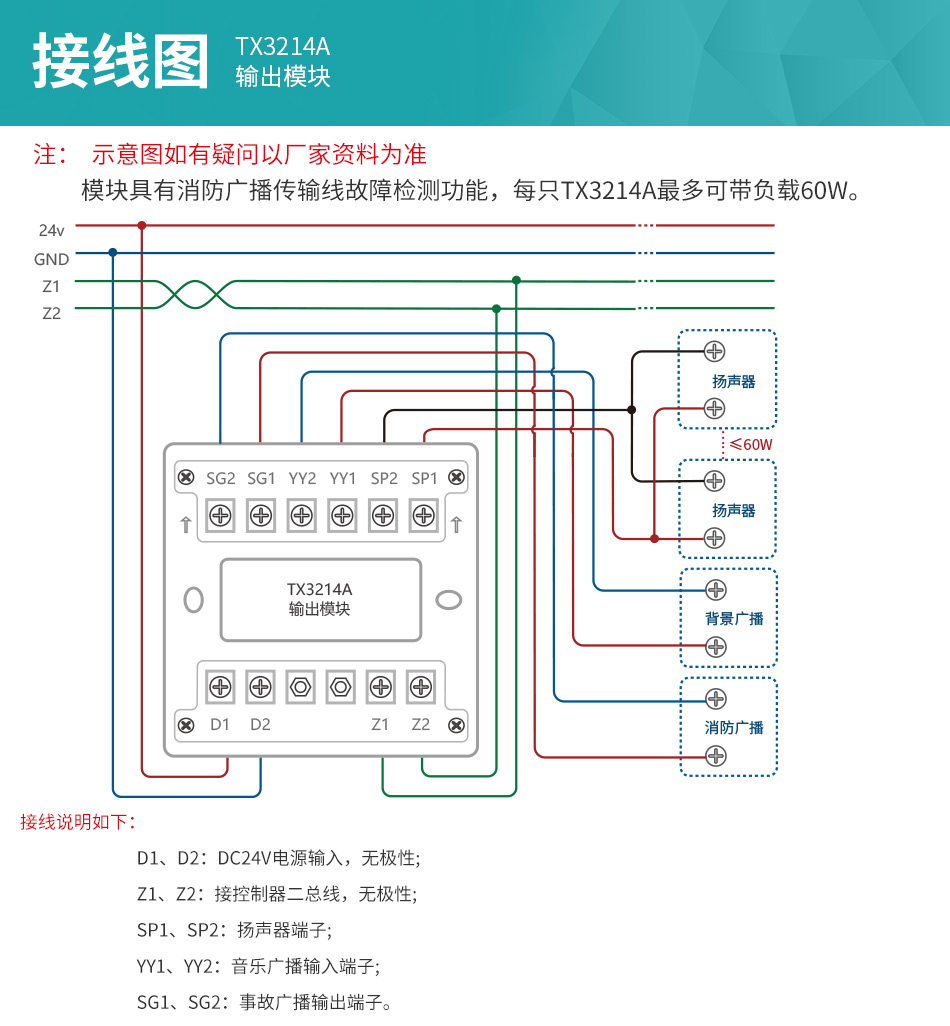

3、模塊端子示意圖如圖所示。接線說明如下：

D1D2：24V電源輸入端子，無極性。

Z1Z2：信號總線輸入端子，無極性。

SG1SG2：事故廣播輸入端子。

YY1YY2：音樂廣播輸入端子。

SP1SP2：與揚聲器連接的輸出端子。

接線方式：

布線要求:

總線(BUS)采用RVS-2×1.0mm2或1.5mm2線;DC24V電源線采用BV-2×1.5mm2或2.5mm2;廣播線及揚聲器線均采用BV線，截面積≥1.0mm2。穿金屬管(線槽)或阻燃PVC管敷設。

注意事項

1、值班人員應熟練掌握設備的操作程序。

2、本模塊為消防產品，使用中必須嚴格執(zhí)行值班和交接班制度，并做好運行記錄。

3、應定期對模塊進行功能測試。
