泰和安JTWB-ZOF-TX6112感溫火災探測器尺寸及安裝
來源：消防維保 時間：2019-11-25 08:38:44
一、JTWB-ZOF-TX6112點型感溫火災探測器外形尺寸
JTWB-ZOF-TX6112點型感溫火災探測器外形尺寸圖
二、JTWB-ZOF-TX6112點型感溫火災探測器安裝布線

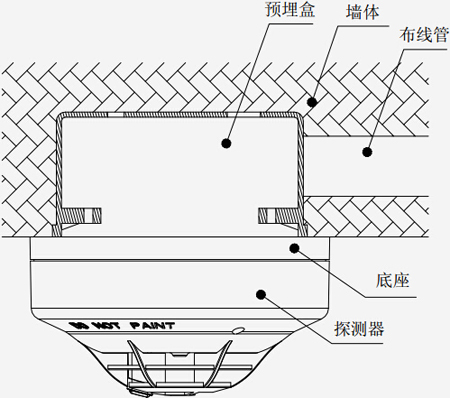

JTWB-ZOF-TX6112點型感溫火災探測器安裝示意圖
安裝說明：預埋盒可采用86H50型標準預埋盒;安裝時將探測器對應底座順時針旋轉，即可將探測器安裝在底座上，底座采用串聯方式連接，回路末端應接一只6.8KΩ終端電阻。底座所用材料為永久抗靜電ABS材料。
布線要求:電纜均選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.2mH。
