科技賦能強企 構建質量建投
今年4月，云南省人民政府發布關于2023年度科學技術獎勵的決定。集團“紅石巖堰塞壩水利樞紐工程關鍵技術”榮獲云南省科學技術進步獎特等獎，“高墩大跨徑連續剛構橋關鍵施工技術應用”、“建筑安全性鑒定與抗震鑒定一體化關鍵技術應用”、“隧道施工運營期結構安全監測與智能預警關鍵技應用”榮獲云南省科學技術進步獎三等獎。4項榮譽體現了集團在解決行業關鍵核心技術“卡脖子”難題上的創新能力和技術水平，標志著集團在致力構建“質量建投”，激發創新創造動力、堅持科技賦能強企方面取得又一重大成果。
近年來，集團緊緊圍繞發展創效、管理創新、質量創優、價值創造目標，全鏈條、全方位、全要素系統推進質量管理，致力構建“質量建投”，全面提升經營質量、投資質量、融資質量、工程質量和管理質量，管理效能明顯增強，科技創新與產業升級深度融合，品牌知名度和美譽度顯著提升，為集團內涵式高質量發展注入了強大動力，以質量強企新成效助推全省經濟社會高質量發展。7月3日，集團微信公眾號發布了紅石巖堰塞壩水利樞紐工程創新鑄盾、安瀾利民的故事。今日，繼續為你詳解保施高速隧道施工運營期結構安全監測與智能預警關鍵技術運用。
保施高速隧道施工運營期結構安全監測與智能預警關鍵技術應用
炎炎夏日，在集團投資建設的保山通往施甸的高速公路上，各類車輛快速、平穩地駛過橋梁、穿過隧道。良好的駕駛通行體驗背后，駕駛員們不知道的是，在他們穿過的保場隧道、小官市隧道里，有一套高科技的預警技術，在時刻監測著隧道的結構安全，為來往司乘保駕護航。
這項技術就是“隧道施工運營期結構安全監測與智能預警關鍵技術應用”。目前，該課題研發成果已成功應用于保施高速小官市隧道、保場隧道建設與運營，節約投資約6150萬元，縮短保場隧道施工工期2個月，縮短小官市隧道施工工期3個月，提高了隧道施工監控技術水平，保障了隧道運營安全。
找準病灶確定隧道結構健康易損關鍵部位
保施高速公路項目起點接杭瑞高速，止點與規劃維永高速施甸至永德段順接，路線全長33.49公里。路線區域山脈、溝谷和凹地相互交錯，地下暗河、滑坡、不穩定斜坡、崩塌與巖堆、土源性深切沖溝等不良地質較為集中，多呈管道式徑流、排泄，富水性中等，這些特征對隧道有較大影響。

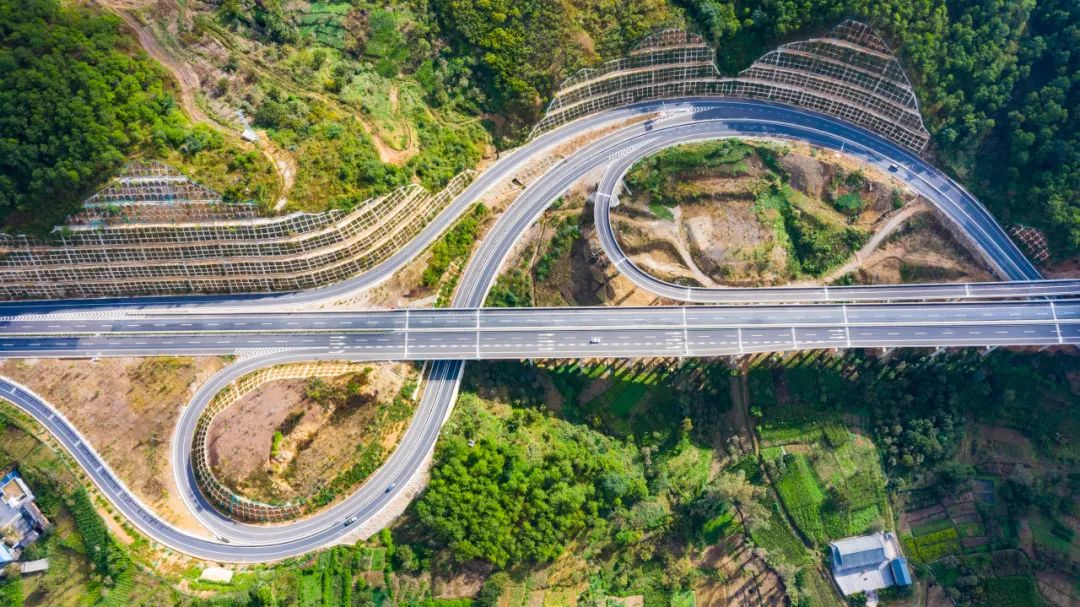

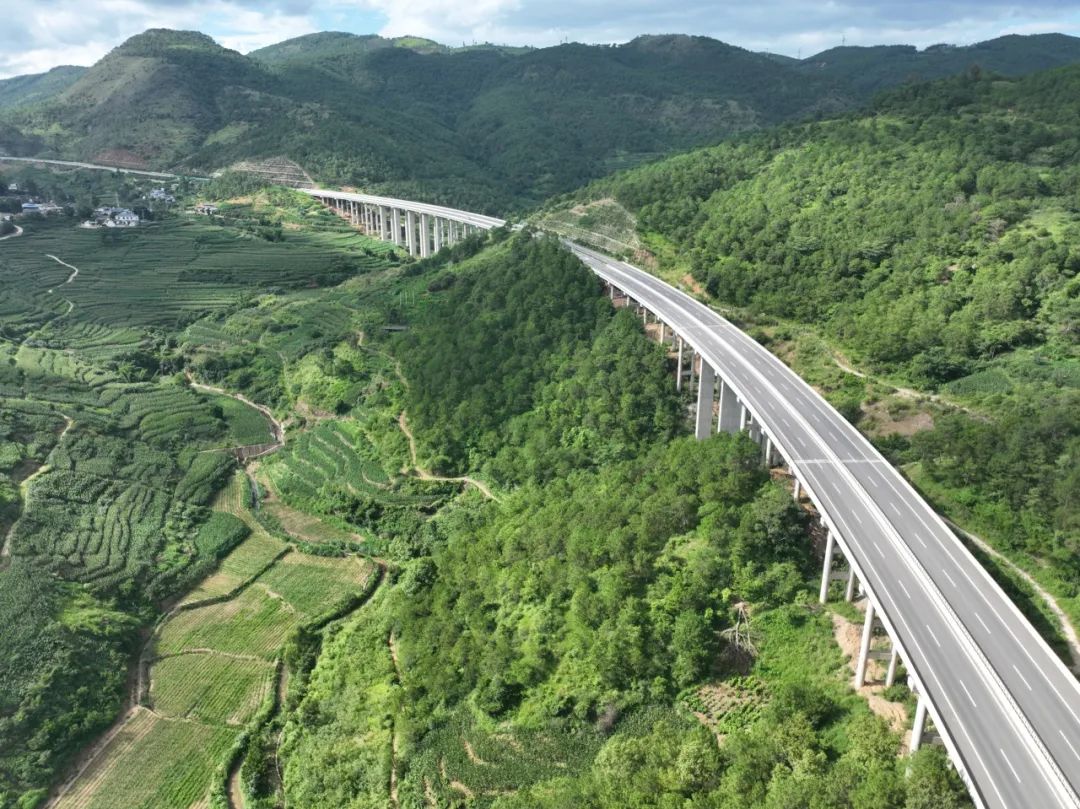

▲保施高速由旺互通
保施高速投資公司總工程師王忠偉介紹：“保施高速全線橋隧比高，隧道有6座，其中長隧道2座。過去隧道工程安全監測和預警體系相對薄弱，監測手段不足、數據采集不及時等問題導致了一些隧道事故的發生。如何確保保施高速項目隧道施工期和運營期安全，找到針對隧道施工運營期健康監測、結構安全狀態評價、有效處治決策的方式方法，實現隧道施工運營期健康監管，是我們要面臨的重要課題?！?/p>

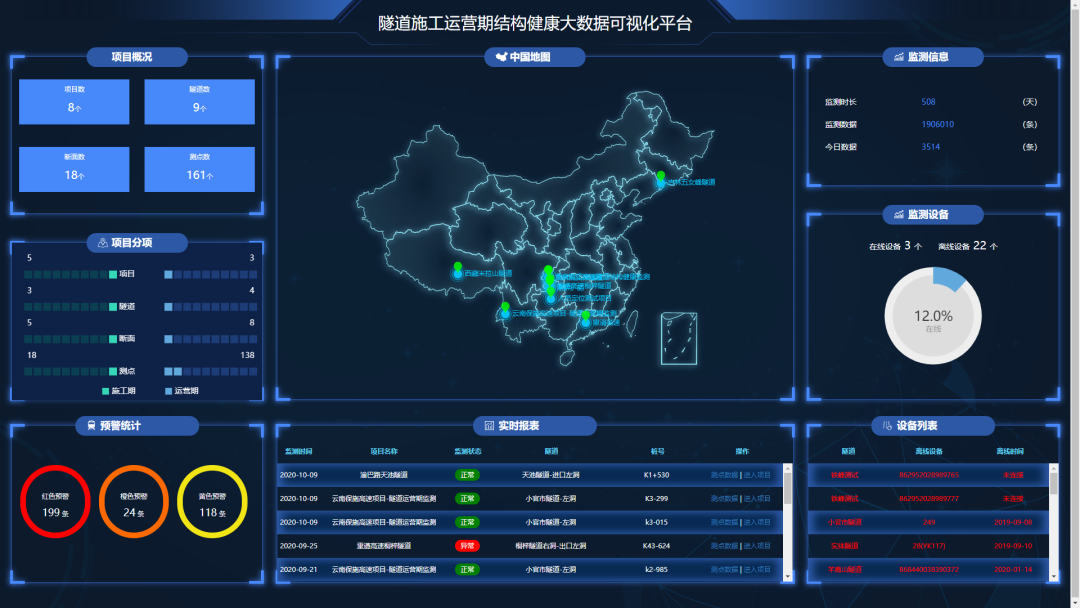

▲隧道施工運營期結構安全監測預警系統
保施高速項目公司自我加壓，決定開展“隧道施工運營全壽命期結構安全監測與智能預警關鍵技術研究”項目，探索隧道施工、運營全壽命期結構安全監測與智能預警的關鍵技術，為隧道施工期和運營期安全管理提供科學理論和先進技術支撐。
項目公司和科研團隊面臨的首要問題，便是確定隧道結構健康易損關鍵部位，才能進行準確監測。王忠偉說：“通過既有隧道病害調研、文獻調研、理論分析等手段，我們選取并確定了隧道結構重點監測段落?！?/p>
在考慮保障隧道施工期與運營期監測機制連續性的基礎上，根據依托工程隧道的工程條件、結構特征等，科研團隊初步篩選出需重點監測段落，再對所選段落進行分析，通過有限元數值模擬，建立相應計算模型，根據計算結果最終確定監測對象段落。

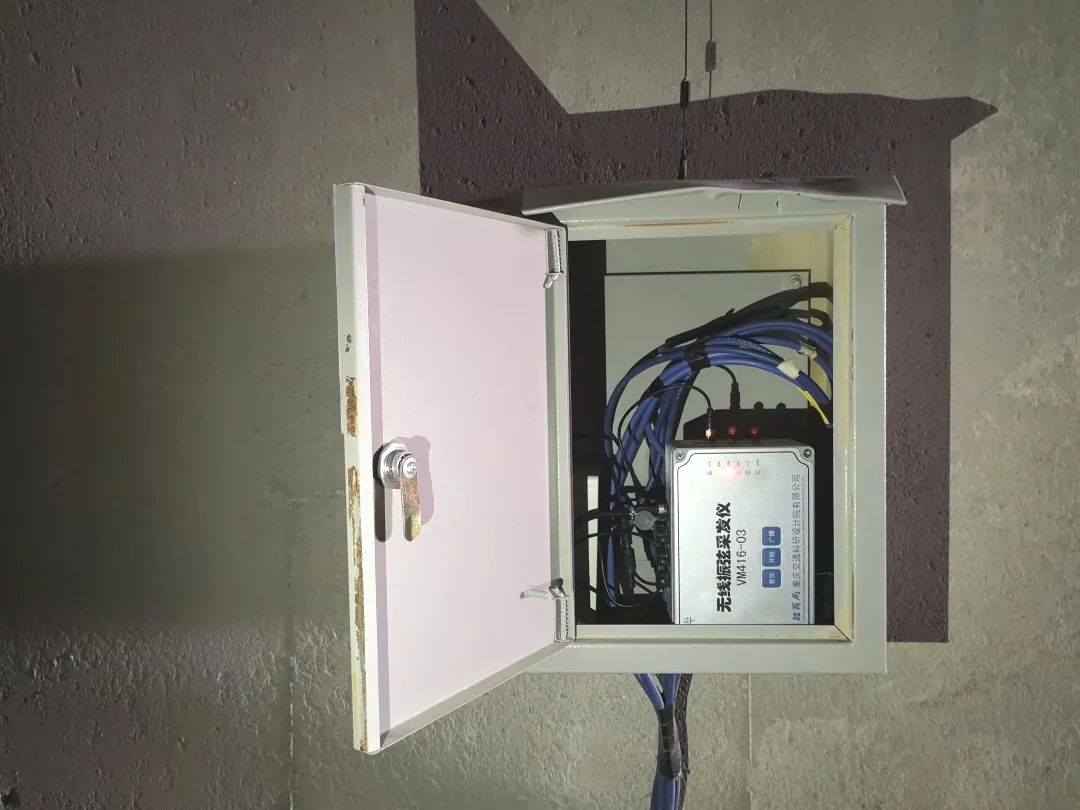

▲集成系統安裝與數據采集裝置安裝
基于數值極限分析法建立隧道施工運營階段的圍巖與結構整體失穩的極限位移標準，結合保施高速的特點，科研團隊在常規圍巖地質條件下，補充了斷層破碎帶、軟弱圍巖以及變截面等特殊條件下的圍巖穩定性判定標準，最終確定在保場隧道、小官市隧道選取隧道洞口、緊急停車帶、軟弱圍巖等3種不同結構特性位置的拱頂、拱肩、拱腰等處進行監測，確保數據準確有效。
開出藥方找到隧道分階段典型損傷致災機理與分級診斷評價方法
隧道結構長期穩定性評價一直是困擾隧道運營安全的關鍵問題。項目組基于隧道全生命期考慮，通過工程調研、數值模擬、理論研究等手段，分析不同階段隧道典型損傷病害，對施工期和運營期的隧道損傷致災機理進行了深入研究。

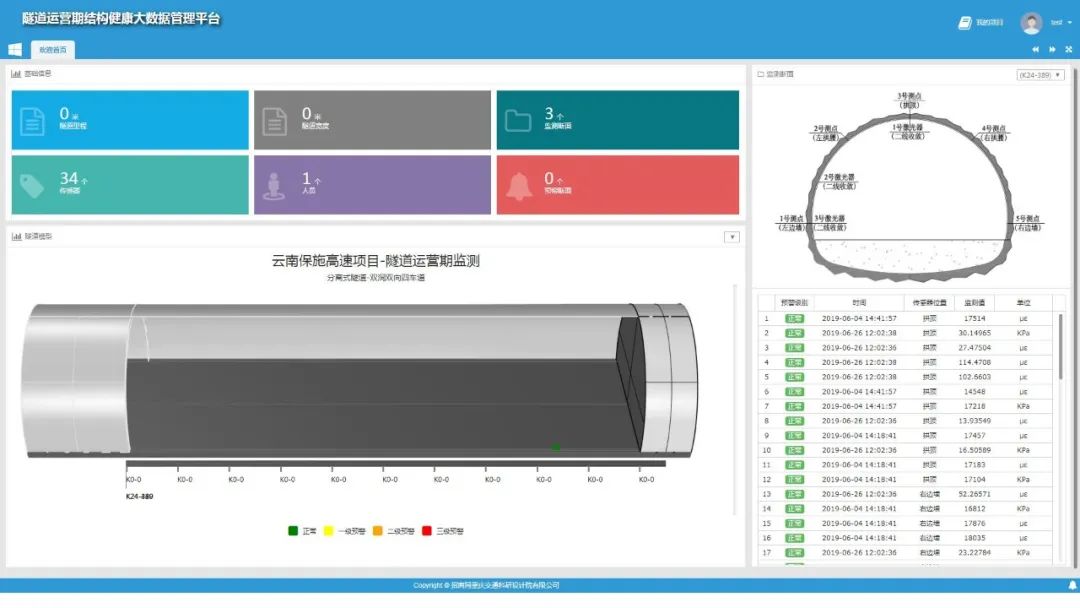

▲系統軟件平臺斷面與測點管理
項目組技術人員郭鴻雁介紹：“隧道結構健康狀態評價指標體系是一個多項目、多層次的復雜系統，每個層次又由多個診斷指標組成。要對隧道的健康狀態進行綜合診斷，需要對各層中的診斷指標的診斷結果進行綜合?！?/p>

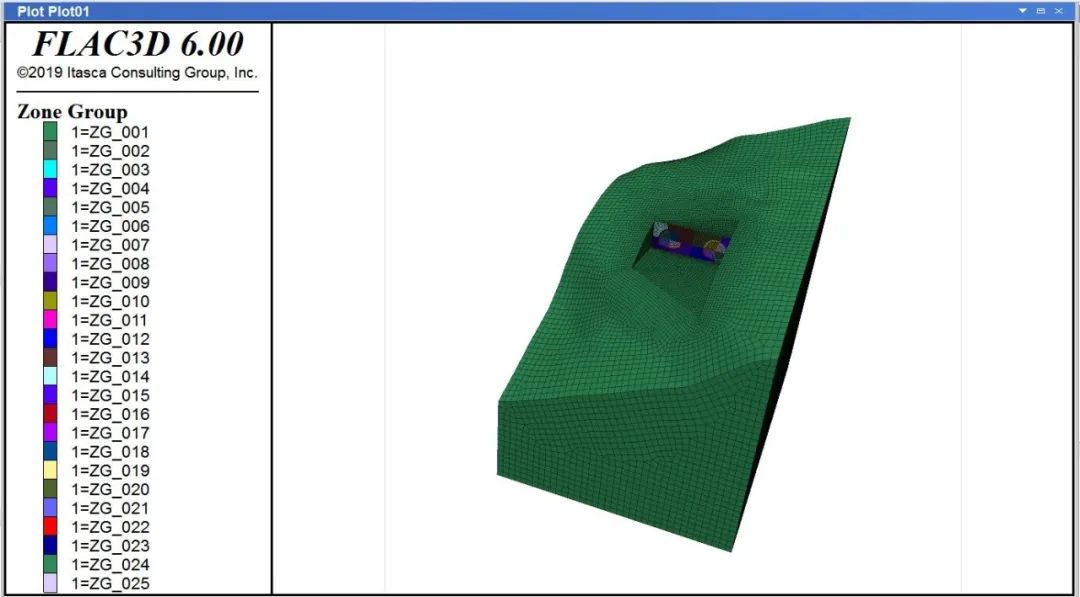

▲保場隧道出口三維地質分析模型
針對隧道施工期，項目組通過理論分析、室內試驗、數值模擬等方法相結合，基于無支護條件下圍巖機理和失穩模式的研究，引入圍巖穩定安全系數這一量化指標作為穩定性判據，揭示隧道圍巖穩定性動態演化機理。
課題通過現場試驗段引入復變量求導法，實現施工全過程圍巖力學參數的動態識別，建立隧道施工全過程圍巖穩定分析的四維時空模型，揭示隧道施工全過程圍巖穩定性演化規律，建立隧道施工全過程圍巖穩定性動態分級方法，提出對應監測指標的分級預警標準，明確各級預警等級下隧道圍巖穩定性狀態和可以采取的應對控制措施。

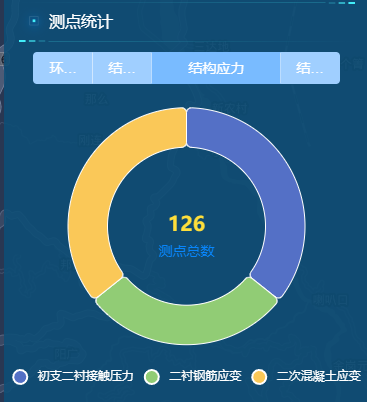

▲系統軟件平臺監測點統計
針對隧道運營期襯砌裂縫、滲漏水、襯砌剝落等典型病害進行分析，項目組建立有限元數值模型，分析不同病害類型及病害程度對隧道結構安全的影響?；诜治鼋Y(jié)果，對運營期隧道襯砌變形、應力分布、襯砌裂縫分布等結構的健康狀態進行分析，研究在不同病害情況下隧道典型損傷致災機理。面向不同病害致災機理，提出不同的隧道結構健康狀態評價指標，進而提出相應監測指標，構建多因素下隧道健康狀態分級評價體系。
郭鴻雁表示，項目組通過深入研究隧道結構的工程原理和設計標準，在掌握隧道工程復雜性和特殊性的基礎上，收集了大量的隧道結構數據和實測信息，進行系統化整理分析，最終將復雜的結構參數轉化為可量化的評價指標，建立了準確的結構損傷模型和評價標準，為隧道工程的安全施工和運營提供了重要的技術支持和保障。”
成效顯著產生良好的經濟效益和社會效益

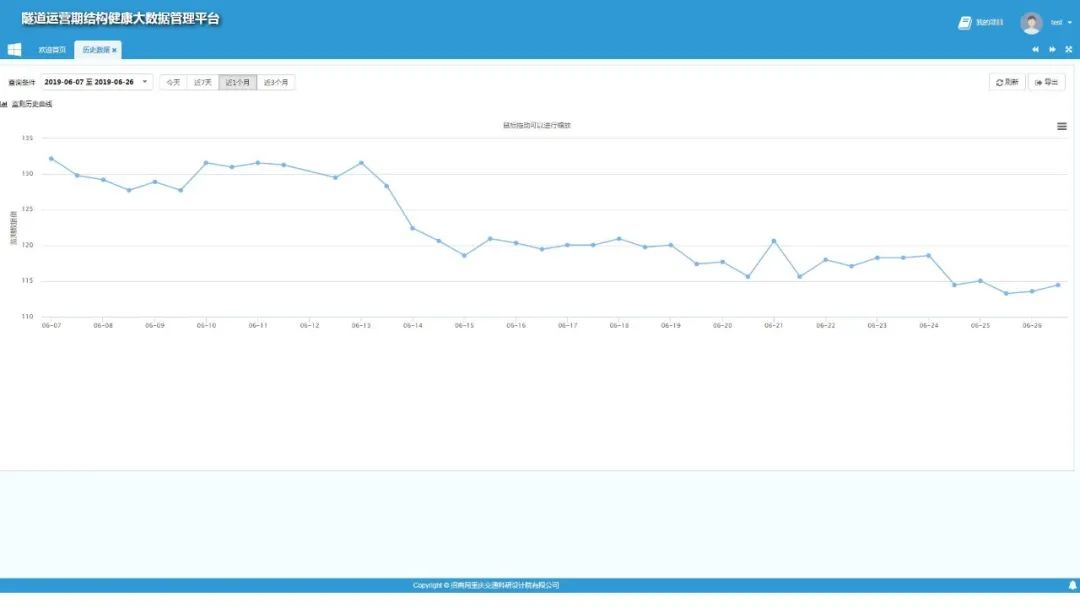

▲系統軟件平臺監測數據
弄清楚隧道致災機理和建立隧道病害評價標準體系后，就到了研發隧道結構安全遠程監測裝備階段。項目組通過前端裂縫計、振弦式傳感器等監測圍巖的應力和變形情況，將數據通過移動通信網絡發送到遠程服務器，在遠程服務器上對數據進行保存、處理，采用模塊化軟件系統實現監測數據的實時采集，保證數據傳輸迅捷可靠和準確性。
在項目推進過程中，如何讓電腦實現自動識別隧道正常區域與病害區域的異同，也是一個需突破的難題。
通過對正常區域與病害區域兩者照片的比對，項目組發現，若隧道出現表觀病害，其周邊的圖像灰度值會發生變化，選擇合適的灰度閾值分割，提取特征邊緣，并根據不同發展時段的灰度程度值，便可實現對隧道外觀的識別，達到動態監測病害變化的目的。

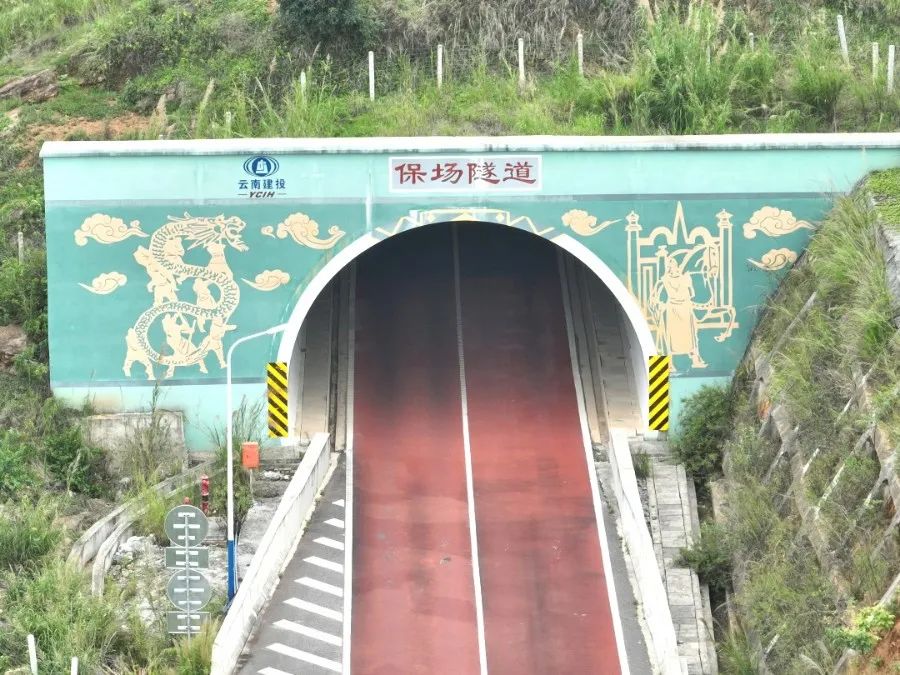

▲保施高速保場隧道
保施高速投資公司運營管理部部長莫江春介紹，項目組還曾遇到另一個難題。由于保施高速小官市隧道、保場隧道位置偏僻，隧道的通信信號較差，項目開展過程中，工作人員往往進入隧道便直接“失聯”，還使得隧道實時監測數據不能及時有效傳輸，直接影響監測效果。
莫江春回憶，針對隧道內無線通訊問題，項目組查閱文獻資料，咨詢通信領域?qū)＜遥瑳Q定采用擴頻通訊技術，最終實現在無中繼條件下最大通訊距離可達2.8公里，很好地滿足了5.6公里以下隧道的施工安全預警。針對超特長隧道通訊需求，項目組根據隧道施工環境研發了適用于隧道施工運營環境的通訊網關與中繼設備等，通訊距離實現無限加長。

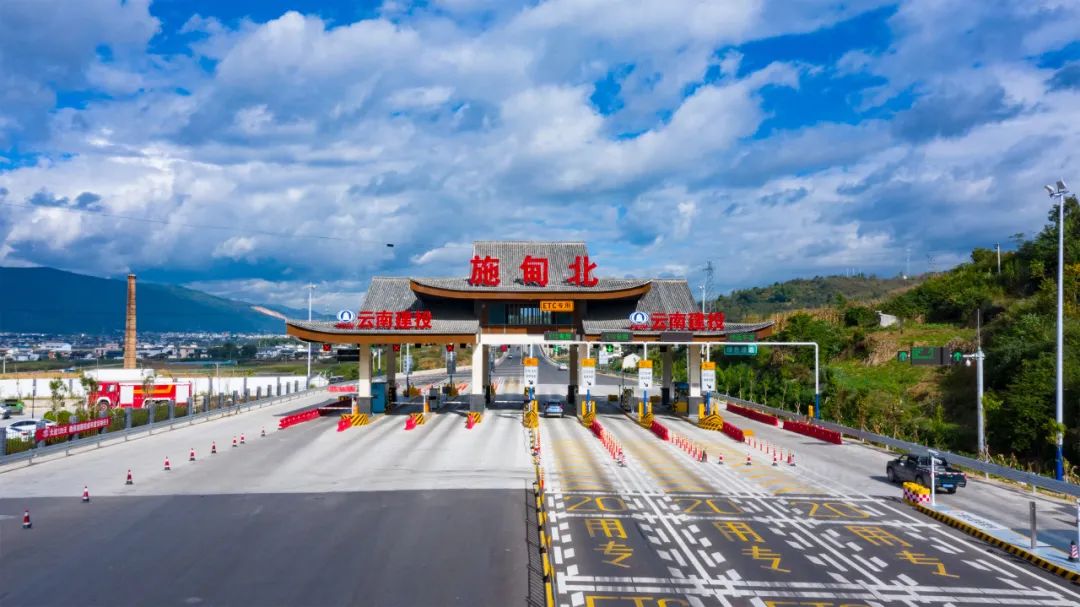

▲保施高速施甸北收費站
目前，項目獲授權發明專利6項、實用新型專利6項，發表論文12篇，其中SCI/BI收錄9篇，出版專著1部，獲軟件著作權3項、新產品1項，產生了良好的經濟效益和社會效益。
